气动震动器R50/R65滚轴振荡器R80

产品名称:气动震动器R50R65R80
产品说明:
气动振动器R50R65R80R100 高工作温度:140℃=280℉

噪音等级范围:75——100dBA

说明:
本R系列产品设计简单但是能产生很高的振动力。壳体由-挤压成形铝件加工而成,其内部有-精密的钢制滚轮,由二只耐高冲击力的塑胶地板支持。为了方便安装起见,壳体具有四个安装孔,即二个水平与二个垂直安装孔。空气自壳体上二个进气孔之任-入口进入。这些进气孔具有=标准的管螺纹与-管塞供封闭不使用的进气孔。空气自能加装消音器的耐冲击的塑胶底板排出。

用途:
R系列高频率的气动滚轮振动器适用于流动性粉体的振动、填充与搬运等用途。由于是气压传动,因此振频可藉调节气压来控制。主要用途例如:料斗的卸料;粉体的搅拌;粉末物质的输送;模具内塑料与混凝土的压实处理。

性能资料:

型号
频率 V.P.M
测得的离心力
空气消耗/分钟
0.2MPa
0.4MPa
0.6MPa
0.2MPa
0.4MPa
0.6MPa
0.2MPa
0.4MPa
0.6MPa
N
N
N
Ltr
Ltr
Ltr
R·50
25.100
35.100
36.100
1.170
2.950
4.250
1.50
1.48
1.98
R·65
19.100
21.100
26.100
2.750
4.850
6.150
2.10
3.05
4.10
R·80
15.600
18.600
19.100
3.100
6.120
7.400
4.50
4.35
5.75
R·100
11.100
14.100
16.100
3.760
6.700
8.950
5.60
5.55
7.35
R·120
10.100
11.600
12.600
8.100
10.100
12.510
7.35
7.35
9.75

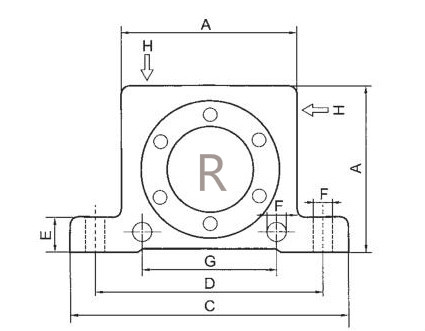

尺寸表:

型号
A
Width/宽度
C
D
E
F
G
H
Thread BSP
Weight/重量
mm
mm
mm
mm
mm
mm
mm
kg
Lbs
R·50
50
29
86
68
12
7
40
G1/8"
0.245
0.55
R·65
62
37
113
90
16
9
50
G1/4"
0.540
1.25
R·80
80
43
128
104
16
9
60
G1/4"
0.955
2.20
R·100
100
52
160
130
20
11
80
G3/8"
1.815
4.10
R·120
120
77
194
152
24
17
G3/8"
4.265
9.45
