气动振动器k08 k10 K13 K16 K20 K25 K30 K36 滚珠振动器

产品名称:气动振动器k08 k10 K13 K16 K20 K25 K30 K36 滚珠振动器
产品说明:

(宁波飞驰 FEICHIAN 品牌)

特性 典型应用

1.无需润滑工作,且耗气量低。 振动台

2.铝合外壳, 环保烤漆,符合国际环保要求

3.台湾进口U型轨道,振动稳定。 物料捣实

4.振动频率1400 ~ 21000转/分钟。 料仓清空

5.振动力度大,离心力330~865牛顿(连续可调)。 物料输送

6.安装孔位型设计,考虑复杂安装。 防止管路堵塞

7.可用于恶劣环境工作(CH) 不同尺寸物料分离

8.台湾进口U型合金轨道,使用寿命长。 用于食品及药品生产


结构:

台湾进口U型合金钢一体轨道,配合超硬耐磨圆球。

PEEK边盖密封,防上灰尘和水的进入。

安装孔位型设计,考虑复杂安装。


气动球振动器k8k10k13k16k20k25k30k36 (R50R65R80R100)

适用温度:100℃=220℉
噪音等级范围:75——95dBA

性能介绍:
壳体由防锈铝制成,内置经过硬化的钢制滚道,钢球可以在其上滚动。
壳体两端置有尼龙端盖,用来定位钢球,同时防止灰尘和水的进入,因此可使本机工作于多尘潮湿的环境中。进、出气口均有标准管螺纹,使排气可由管路引出,确保排气无障。为适应不同安装位置,本机上有4个安装孔:两个水平,两个垂直。

说明:
本K系列产品具有一防锈的挤压成形的铝质壳体,内有一钢殊在-热处理过的钢轨上回转。在任一边又尼龙底板支持钢殊以免受到尘埃与水份的侵袭。因此,本产品适合在灰尘或潮湿的工作环境使用。在进气口与排气口有标准的管螺纹,使保证顺畅排气功能。具有二个垂着与二个水平安装孔以方便安装在任何困难安装的位置。

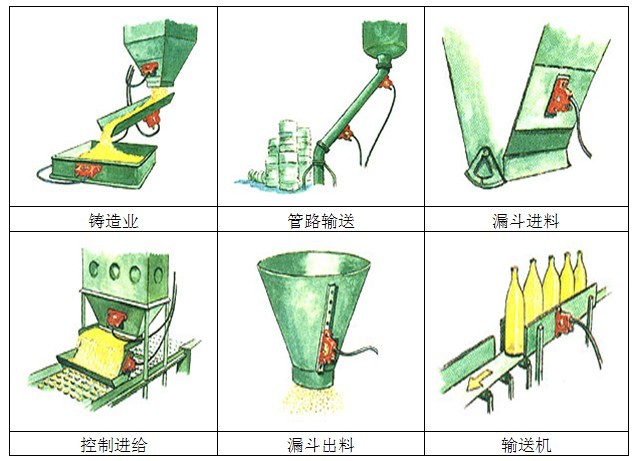

用途举例:


用途:
K系列气动球振动器的尺寸较小,其振频可藉调整空气流量来控制,其主要用途例如:
·帮助自斜槽与料斗输送材料
·防止瓶罐或类似产品在输送机设备上卡住或堵住
·容器或模具内材料的压实处理
·在分离机,筛机或滤网上分离不同粒度的材料

性能资料:

型号
频率 V.P.M
测得的离心力
空气消耗/分钟
0.2
MPa
0.4
MPa
0.6
MPa
0.2MPa
0.4MPa
0.6MPa
0.2MPa
0.4MPa
0.6MPa
N
N
N
Ltr
Ltr
Ltr
K·08
25.510
31.100
35.100
132
249
355
0.85
1.50
1.90
K·10
22.510
28.100
34.100
245
468
715
0.95
1.55
2.10
K·13
15.100
18.510
22.510
320
560
875
0.95
1.60
2.30
K·16
13.100
17.100
19.510
455
810
1.110
1.25
2.10
2.85
K·20
10.510
14.510
16.510
715
1.200
1.750
1.35
2.35
3.35
K·25
9.210
12.210
14.100
925
1.580
2.100
1.65
2.95
4.20
K·30
7.810
9.710
12.510
1.520
2.480
3.250
2.20
3.80
5.75
K·36
7.310
9.100
10.100
2.050
3.135
4.100
2.65
4.80
67.8


尺寸表:

型号
A
Width/宽度
C
D
E
F
G
H
Thread BSP
Weight/重量
mm
mm
mm
mm
mm
mm
mm
kg
K·08
50
20
86
68
12
7
40
G1/4"
0.135
K·10
20
0.135
K·13
65
24
113
90
16
9
50
G1/4"
0.265
K·16
27
0.305
K·20
80
33
128
104
16
9
60
G1/4"
0.540
K·25
38
0.640
K·30
100
44
160
130
20
11
80
G3/8"
1.140
K·36
50
1.350
本表数据在重型实验台上取自Kistler 3轴测力计。当安装刚性差时频率和力值会减小.
